Hybrid ECO儲能型光電變流器
ECO系列為經濟型、高可靠度之產品，適合用戶型／ 一般型需求之應用。
Hybrid為具併網功能之混合型光電變流器。
特色
| 防逆送市電 | 4mS不斷電供電最快！ |
| 97%高轉換效率 | 適用鉛酸和鋰電池 |
| 併網、獨立雙模式運作 | 多機併聯，可擴充容量 |
| 60A大充電電流 | CloudVOLTTM雲監控（選配） |
| 餘電躉售、發電自用雙模式 | 台灣在地設計、製造和服務 |

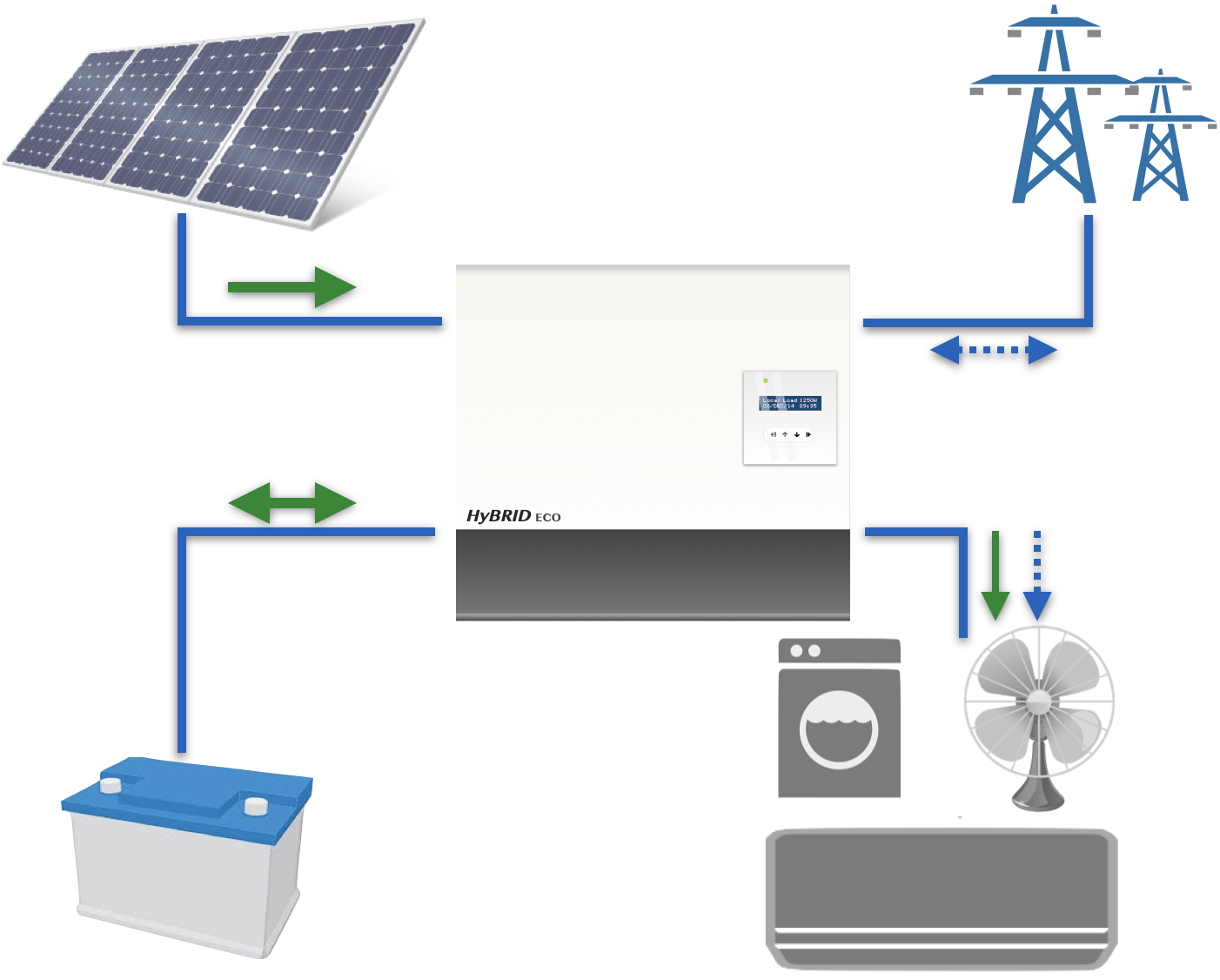

系統圖
主要規格
|
型號 |
|
PH-3000E-D |
PH-5000E-D |
|
輸入(PV) |
單位 |
|
|
|
最大PV功率 |
WP |
3000 |
5000 |
|
MPPT範圍1 |
V |
150 ~ 450 |
150 ~ 450 |
|
最大電壓 |
V |
500 |
500 |
|
最大電流 |
A |
10 |
20 |
|
交流輸入(AC) |
|
|
|
|
額定電壓/頻率 |
V/Hz |
230, 50/60 |
|
|
最大電流 |
A |
15 |
25 |
|
電池 |
|
|
|
|
額定電壓 |
V |
48 |
48 |
|
最大充電電流 |
A |
40 |
60 |
|
交流輸出(AC) |
|
|
|
|
額定功率 |
W/VA |
2400/3000 |
4000/5000 |
|
額定電壓/頻率 |
V/Hz |
230, 50/60 |
|
|
過載能力 |
% |
200 |
|
|
輸出波形 |
|
純正弦波 |
|
|
電壓誤差（電阻性負載） |
% |
± 1 |
|
|
一般 |
|
|
|
|
溫度範圍2 |
℃ |
-20 ~ 55 |
|
|
適用環境 |
|
室內 |
|
|
冷卻方式 |
|
溫控調速式風冷 |
|
|
濕度 |
% |
0~95, 非凝結 |
|
|
適用電池型式 |
|
鉛酸VRLA或鋰電池 |
|
|
不斷電功能 |
|
可。切換時間 < 4mS3 |
|
|
交流充電 |
|
可 |
|
|
併聯功能 |
|
否 |
可 |
|
界面和機構 |
|
|
|
|
顯示器 |
|
16 x 2 文字型顯示 |
|
|
通訊界面 |
|
RS485, USB。可選配 CloudVOLTTM 監控 |
|
|
尺寸 (寛 / 高 / 深) |
mm |
425/388/120 |
425/388/120 |
|
重量 |
kg |
12 |
14 |
|
適用法規4 |
|
|
|
|
安全規格 |
|
IEC 62109-1 & IEC 62109-2 |
|
|
電磁相容 |
IEC/EN 61000-3-2 IEC/EN 61000-3-3 |
IEC/EN 61000-3-11 IEC/EN 61000-3-12 |
|
|
IEC/EN 61000-6-2, IEC/EN 61000-6-4 |
|||
|
併網保護 |
VDE 0126-1-1/A1, IEEE 519 CEA (2013), IEC 61727, IEC 62116 |
||
