Hybrid PRO儲能型光電變流器
PRO系列為高效能、高可靠度之產品,最適合專業/ 高效能需求之應用。
特色
最佳性價比 |
三相多機運作模式獨家! |
防逆送市電 |
4mS不斷電供電最快! |
97%高轉換效率 |
適用鉛酸和鋰電池 |
併網、獨立雙模式運作 |
多機併聯,可擴充容量 |
100A大充電電流 |
CloudVOLTTM雲監控(選配) |
餘電躉售、發電自用雙模式 |
台灣在地設計、製造和服務 |

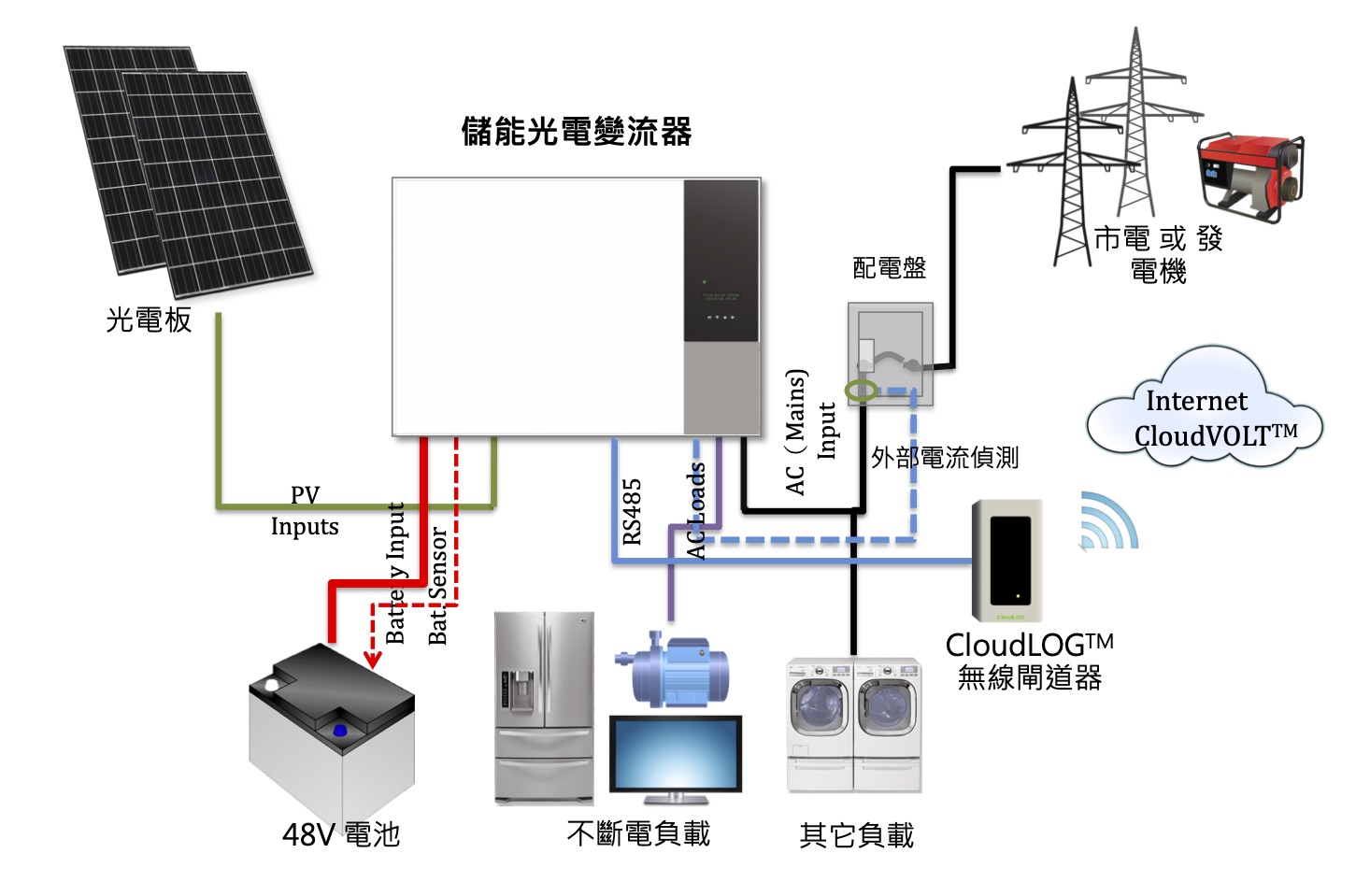

系統圖
主要規格
型號 |
|
PH-3600N-D |
PH-6000N-D |
PH-6000N-DR |
|
輸入(PV) |
單位 |
|
|||
最大PV功率 |
WP |
3600 |
6000 |
6000 |
|
MPPT範圍1 |
V |
150 ~ 500 |
150 ~ 450 |
150 ~ 450 |
|
最大電壓 |
V |
550 |
500 |
500 |
|
最大電流 |
A |
10 |
10 x 2 |
10 x 2 |
|
MPPT數量 |
|
1 |
2 |
2 |
|
交流輸入(AC) |
Unit |
|
|||
額定電壓/頻率 |
V/Hz |
230, 50/60 |
|||
最大電流 |
A |
15 |
25 |
25 |
|
電池 |
|
|
|||
額定電壓 |
V |
48 |
48 |
48 |
|
最大充電電流 |
A |
60 |
100 |
100 |
|
交流輸出(AC) |
|
|
|||
額定功率 |
W/VA |
3000 |
5000 |
5000 |
|
額定電壓/頻率 |
V/Hz |
230, 50/60 |
|||
過載能力 |
% |
200 |
|||
輸出波形 |
|
純正弦波 |
|||
電壓誤差(電阻性負載) |
% |
± 5 |
|||
一般 |
|
|
|||
溫度範圍2 |
℃ |
-20 ~ 55 |
|||
適用環境 |
|
室內 |
|||
冷卻方式 |
|
溫控調速式風冷 |
|||
濕度 |
% |
0~95, 非凝結 |
|||
適用電池型式 |
|
鉛酸VRLA或鋰電池 |
|||
不斷電功能 |
|
可。切換時間 < 4mS3 |
|||
交流充電 |
|
可 |
|||
併聯/三相擴充 |
|
可 |
|||
防逆送功能 |
|
選配 |
|||
界面和機構 |
|
|
|||
顯示器 |
|
16 x 2 文字型顯示 |
|||
通訊界面 |
|
RS485, USB。可選配 CloudVOLTTM 監控 |
|||
尺寸 (寛 / 高 / 深) |
mm |
580/408/168 |
580/408/168 |
580/490/165 |
|
重量 |
kg |
22 |
24.2 |
24.2 |
|
適用法規 |
|
|
|||
安全規格 |
|
IEC 62109-1 & IEC 62109-2 |
|||
電磁相容 |
IEC/EN 61000-3-2IEC/EN 61000-3-3 |
IEC/EN 61000-3-11IEC/EN 61000-3-12 |
|||
IEC/EN 61000-6-2, IEC/EN 61000-6-4 |
|||||
併網保護 |
VDE 0126-1-1/A1, IEEE 519 CEA (2013), IEC 61727, IEC 62116 |
